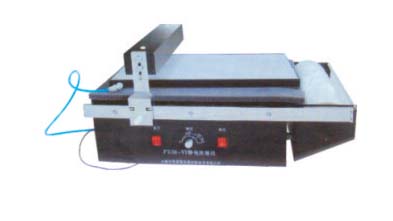

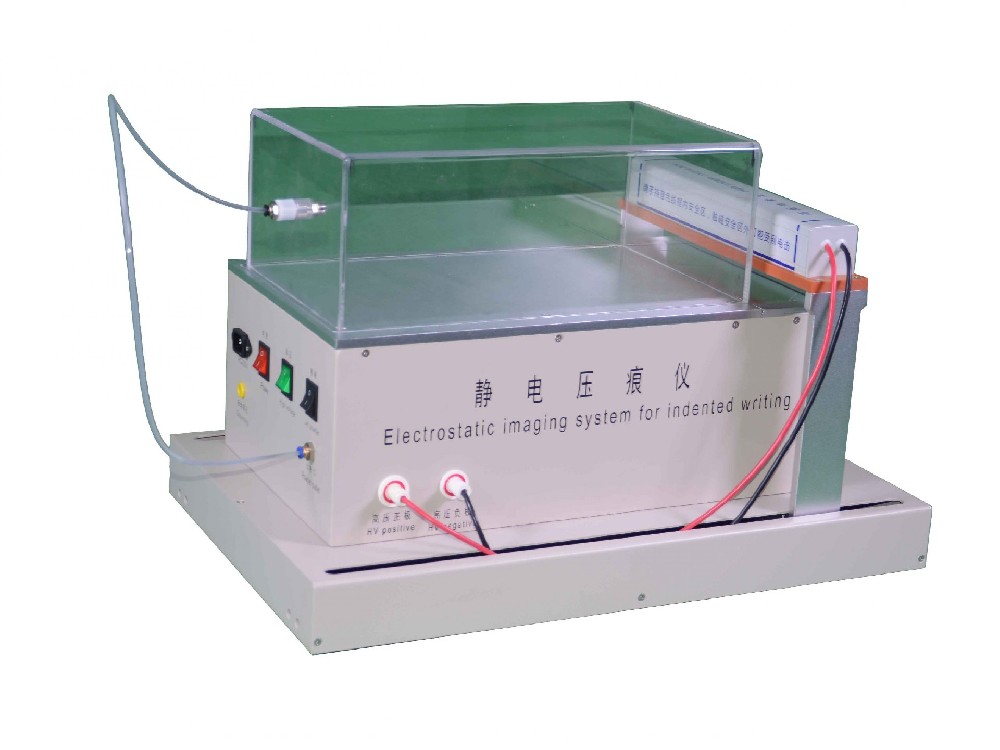

HXZK-IV型静电压痕仪

价格：19500元/套

一、产品功能

显现书写笔迹的印压痕迹。在多层纸张上书写，除了在表层纸张上留下笔的墨迹，也会在下面的多层纸张上留下凹陷痕迹。静电压痕仪可以使下层纸张上的凹陷痕迹着色，显现出表层纸张上的书写内容。

二、仪器安装

1. 连接电源：用电源线连接AC220V电源和压痕仪AC220V电源插座。

2. 连接喷粉罩：用静电粉导管连接压痕仪右侧的出粉口和喷粉罩的进粉口。

3. 连接电晕盒：将电晕盒的三角插头和十字插头分别插入压痕仪的三角插座盒十字插座。

4. 连接接地线：正常情况下，AC220V电源线的接地线可以使压痕仪机壳接地，为防止某些实验室的AC220V电源插座没有接地线，本压痕仪配备了接地线。将黄色接地线插接在右侧的接地插孔，铜锤放置在导电的地面

三、操作步骤

1. 把被检纸张放置在多孔板上。

2. 打开电源开关，真空泵启动，多孔板上的小孔向内吸入空气。

3. 从左侧拉出静电膜，将塑料静电膜平整地覆盖在被检纸张上，静电膜和纸张都被紧紧地吸附在多孔板上。

4. 打开高压开关，电晕盒的正负两极之间产生高压静电场，此时可以闻到臭氧味道。手持电晕盒支架的立柱左右往复推动电晕盒，使电晕盒从头至尾扫过纸张，往返扫过5-7次，关闭高压开关。注意推动电晕盒的速度要快一些。

5. 将喷粉罩放置在多孔板上，间歇按动喷粉开关数次，直至塑料静电膜上显现出黑度适宜的字迹图像为止。如果靠近喷粉嘴一端的印迹已经显现清晰，远离喷粉嘴一端的印迹不够清晰，可调转喷粉罩的方向，再次喷粉。

6. 拍照显现结果，用壁纸刀割断静电膜，将纸张和静电膜一同取下保存。

7. 静电压痕仪工作的最佳环境湿度是相对湿度50%~80%。环境相对湿度超过80%时，纸张湿度太大，显现效果不好，应对纸张进行除湿。环境相对湿度小于50%时，纸张含水量太低，显现效果不好，应对纸张进行加湿处理。加湿方法是：向深托盘中加入少量温水，水深约5mm，将多孔托盘放在深托盘上，把纸张放在多孔托盘上，再用浅托盘覆盖在多孔托盘上，放置10分钟，可完成加湿处理

四、安装塑料膜

1. 卸下塑料膜固定架左右两侧的螺钉，向上提起固定架。

2. 卸下固定架上旧的塑料膜纸轴，换上新的塑料膜轴。

五、添加静电粉

1. 卸下塑料膜固定架左右两侧的螺钉，向上提起固定架，就可以看到下面的储粉盒。

2. 用板子打开储粉盒的盖子，加入静电粉，加粉量不要超过储粉盒容量的2/3。

六、注意事项

1. 在开动本仪器前，一定要确认电源插座有接地线，否则打开高压开关时仪器壳体上会存在较高的静电压。

2. 电晕盒的金属部分带有高压静电，手持电晕盒时，只能接触塑料部分，不能靠近金属部分。

3. 为避免高压电源输出空载，导致电器元件损坏，禁止在不接电晕盒的情况下打开高压开关。

4. 仪器出厂时储粉盒内已存有适量的静电粉。如果在使用时喷粉不足，应检查储粉盒内的储粉量，正常的储粉量是深度约5厘米，可用一细杆插入粉盒后取出测量。

七、技术指标

 八、装箱内容
